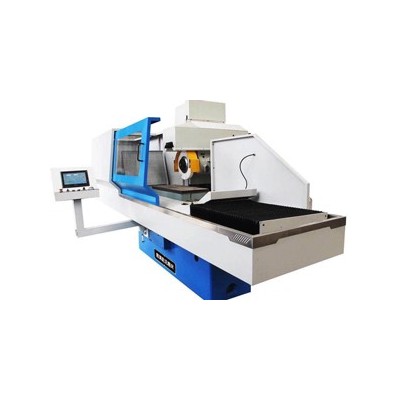

SK7130型數控(kong)平(ping)面磨床技術(shu)參數(shu)
1.本機(ji)床(chuang)采用拖板(ban)移動(dong)式，導(dao)軌為(wei)雙(shuang)Ｖ雙(shuang)平結構，工(gong)作臺承(cheng)載(zai)能力好，加(jia)工(gong)精度高，質(zhi) 量可靠；
2.機床擁有(you)獨立的(de)自潤(run)滑系統，穩定性好， 回轉精度高；
3.橫(heng)向和垂直軸進給均采(cai)用精密絲(si)桿傳動、伺服(fu)電機驅動，控制(zhi)精準，進刀精度高(gao)，具有較高(gao)的性價(jia)比。
|
參 數(Specificafions) |
單 位(Unit) |
SK7130×1000 |
||
|
工作臺 (Worktables) |
工作臺面(mian)尺寸(寬×長) |
mm |
300×1000 |
|
|
吸(xi)盤尺寸(寬(kuan)×長) |
mm |
300×800 |
||
|
最大(da)磨削尺寸(寬×長×高) |
mm |
300×800×400 |
||
|
工作(zuo)臺(tai)縱向行程(液動(dong)) |
mm |
200～1100 |
||
|
工作(zuo)臺速(su)度(du)(無級) |
m/min |
3～27 |
||
|
工(gong)作臺T型槽數×寬度(du) |
|
3×18 |
||
|
工作臺承(cheng)載量 |
kg |
499 |
||
|
磨 頭 (Grinding wheel head) |
砂輪(lun)軸中心(xin)到工作臺面(mian)的距離 |
mm |
135～575 |
|
|
磨頭橫向(xiang)每行程斷續進給量 |
mm/次 |
數控(kong) |
||
|
砂輪軸轉速 |
rpm |
1440 |
||
|
垂(chui)直進給手輪(lun)刻度盤值(zhi) |
mm |
0.01 |
||
|
手(shou)輪(lun)每轉(zhuan)磨頭(tou)進給(gei)量 |
橫向進(jin)給 |
mm |
數控無極(ji)變(bian)速 |
|
|
垂直進給(gei) |
mm |
數控無極變速 |
||
|
砂(sha)輪(lun)尺(chi)寸(外徑×寬×內徑) |
mm |
Φ(270～350)×40×Φ127 |
||
|
電機(ji)功率 (motor power) |
電(dian)機總功率(lv) |
kw |
15 |
|
|
磨頭電機功率 |
kw |
11 |
||
|
工作精度 |
加工表面(mian)對基面(mian)的平行度 |
mm |
300：0.005 |
|
|
表面(mian)粗糙度 |
μm |
Ra0.63 |
||
|
機床重(zhong)量 |
凈重 |
kg |
3700 |
|
|
毛重(zhong) |
kg |
3900 |
||
|
機床外形(xing)尺寸(長(chang)×寬(kuan)×高) |
mm |
3200×1900×2500 |
||
一、保(bao)修期及保(bao)修期后的(de)服務
1.機(ji)床從驗收(shou)合格之日起，整機(ji)保修(xiu)12個(ge)月。
2.設備在質保期內(nei)出現故(gu)障(zhang)，賣方(fang)4小(xiao)時(shi)內(nei)有答復，72小(xiao)時(shi)內(nei)趕到現場處理故(gu)障(zhang)，免(mian)費服務并(bing)免(mian)費更(geng)換損壞的零件(jian)。
3.保修期過(guo)后，賣方(fang)將提供(gong)優惠的(de)技術支持(chi)和服務以及(ji)零(ling)配件供(gong)應。
4.凡(fan)是人為損壞或未按(an)《使用(yong)說明書(shu)》正確使用(yong)本機床造成機床損壞的(de)，均不在保修之(zhi)內；如發(fa)生事故由買方自己負責。
二、 培訓
如買(mai)方需要，賣方服(fu)務人員應對買(mai)方的操作工、維(wei)修工及(ji)有關管理人員進行現場培訓，培訓內(nei)容主要是(shi)：機床(chuang)主要結(jie)構及(ji)功(gong)能、安全操作規(gui)程(cheng)及(ji)基本常識(shi)、各手輪(lun)手柄的功(gong)用、常見的故障(zhang)和排除方法、機床(chuang)的維(wei)護(hu)、保養及(ji)注意事項等(deng)。
三、技(ji)術資料清(qing)單
使用說明(ming)書（機械(xie)、液壓(ya)部(bu)分，含機床維(wei)護等） 1份
使用說明書（電(dian)氣部分(fen)，含電(dian)氣原理圖、接(jie)線圖等） 1份
合格證明書 1份
裝箱單： 1份
四、機床(chuang)附件(jian)清單(dan)
|
序號 |
附件名稱(cheng) |
規格 |
數量(liang) |
備注 |
|
1 |
電磁吸盤 |
300×800（標(biao)準型(xing)） |
1塊(kuai) |
標配(pei) |
|
2 |
砂輪（帶(dai)卡(ka)盤） |
φ350×40×φ127 |
1 套 |
標配 |
|
3 |
砂(sha)輪平衡軸 |
|
1 支 |
標(biao)配 |
|
4 |
砂輪修(xiu)整器（自制） |
|
1 只 |
標配(pei) |
|
5 |
地腳螺釘 |
|
3只(zhi) |
標配 |
|
6 |
機床墊鐵 |
|
5付 |
標配 |
|
7 |
砂輪平衡(heng)架 |
|
1 只 |
標配 |
|
8 |
內六角(jiao)扳手(shou) |
3、4、5、6、8、10、12、14 |
各1 |
標配 |
注(zhu)意：其(qi)中電磁吸盤和一(yi)套(tao)砂輪(lun)裝(zhuang)在(zai)主機上(shang)；
五(wu)、機床安裝(zhuang)調試及終驗收
1.賣方(fang)應在合(he)同生(sheng)效后一(yi)個月內向買(mai)方(fang)提(ti)供(gong)“環境安裝(zhuang)要求(qiu)”，買(mai)方(fang)應根據此要求(qiu)提(ti)前做(zuo)好機床的(de)安裝(zhuang)準備(bei)工(gong)作。
2.機床(chuang)到達用戶地并開箱(xiang)后，買方按“裝(zhuang)箱(xiang)單”中的內容進行逐項清點驗收。如(ru)需賣方幫(bang)助安裝(zhuang)調試，則(ze)應(ying)及(ji)時通(tong)知賣方。
3.賣方接到買(mai)方需安裝(zhuang)調(diao)試的通知后，應(ying)及(ji)時派人前往買(mai)方地進行(xing)機床的安裝(zhuang)調(diao)試工作。買(mai)方派專(zhuan)人協助，并提供必要的工具和相應(ying)的便(bian)利。
4.安裝調試完成后，對試件(jian)進行磨削加工(gong)，并檢(jian)查試件(jian)的精度(du)及粗糙度(du)達客戶要求（在該機型(xing)規定的精度(du)范圍(wei)內(nei)）。
5.驗收(shou)完畢，買方(fang)在(zai)驗收(shou)合格單上簽字(zi)。
6.買方對運抵安(an)裝(zhuang)現(xian)場的機(ji)床存放時間不得(de)超(chao)(chao)過45天，若超(chao)(chao)過45天不進(jin)行安(an)裝(zhuang)，將從45天后(hou)視同該機(ji)床已經驗(yan)收合格，并開始(shi)計(ji)算質保期時間。
六、機床執行(xing)標準
本(ben)機床產品(pin)貫徹JB/T 1579－1999標(biao)準的(de)相關標(biao)準和行業標(biao)準
|
機(ji)床部件 |
數(shu)量 |
備 注 |
|
主機 |
1套 |
含：床身(shen)、拖板、工作臺、立柱、磨頭等 |
|
電氣系統 |
1套 |
含(han)：電氣控制柜、操縱箱等 |
|
液壓及潤滑系統 |
1套 |
含：液壓(ya)泵、液壓(ya)閥、液壓(ya)管路、接(jie)氣管、潤滑管路等 |
|
冷卻系統 |
1套(tao) |
含：水泵、等 |
|
序(xu)號 |
名 稱 |
特 點 |
制造廠(chang)家 |
|
1 |
主軸 |
合金鋼經多次熱(re)處理 |
自制 |
|
2 |
主軸軸承P4級 |
滾(gun)動軸承(cheng)（精度高） |
外購（哈軸） |
|
3 |
滾珠絲桿（垂直、橫向） |
高精度(du) |
外購(gou)（哈軸） |
|
4 |
蝸(gua)輪蝸(gua)桿(gan) |
裝(zhuang)在垂直進給減(jian)速(su)器上 |
自制 |
|
5 |
主軸軸瓦 |
磨頭上 |
自制 |
七、機床控制(zhi)系統(tong)介紹(shao)（列表(biao)詳細介紹(shao)）
SKM130數控高精(jing)平面磨床數控系(xi)統(tong)，面板帶(dai)有(you)10寸觸摸屏(ping)，可(ke)(ke)(ke)顯示Z/Y軸(zhou)的(de)(de)進(jin)給(gei)尺寸，分為粗、精(jing)及(ji)無火花(hua)磨削(xue)，可(ke)(ke)(ke)數字化(hua)設(she)置(zhi)(zhi)(zhi)進(jin)給(gei)次(ci)數及(ji)每次(ci)的(de)(de)進(jin)給(gei)量。調節(jie)磁盤吸力大小，Y軸(zhou)可(ke)(ke)(ke)數字化(hua)設(she)置(zhi)(zhi)(zhi)磨削(xue)距離，Z軸(zhou)具有(you)磨削(xue)完成回復原點及(ji)機床主軸(zhou)、液(ye)壓(ya)、水(shui)泵停止(zhi)功能。設(she)備工(gong)作臺做左右(you)運動(dong)(dong)(dong)(dong)（X）,滑到(dao)架做前后(hou)運動(dong)(dong)(dong)(dong)（Y）,主軸(zhou)頭座做上下運動(dong)(dong)(dong)(dong)（Z），立柱與主機座固定式結(jie)構，X軸(zhou)液(ye)壓(ya)傳(chuan)動(dong)(dong)(dong)(dong)，Y/Z軸(zhou)采用交流電機驅(qu)動(dong)(dong)(dong)(dong)絲桿傳(chuan)動(dong)(dong)(dong)(dong)。機床采用PLC控制(zhi)系(xi)統(tong)，帶(dai)有(you)手搖脈沖發生器。各電路(lu)設(she)有(you)短(duan)路(lu)保護裝(zhuang)置(zhi)(zhi)(zhi)及(ji)過載保護裝(zhuang)置(zhi)(zhi)(zhi)。生產(chan)廠家：杭州東宏自動(dong)(dong)(dong)(dong)化(hua)設(she)備有(you)限(xian)公司
主(zhu)要(yao)電(dian)氣配(pei)件：
|
序號 |
名(ming) 稱(cheng) |
代號(hao) |
制造廠家(jia) |
|
1 |
交流接觸器 |
|
施耐德 |
|
2 |
空氣(qi)開關 |
|
施耐德 |
|
3 |
繼電(dian)器(qi) |
|
施耐德 |
|
4 |
接近開關 |
|
OMRON |
|
5 |
按(an)鈕 |
|
施耐(nai)德 |
|
6 |
伺服電機 |
|
SIEMENS |
|
7 |
伺(si)服(fu)電機驅(qu)動器 |
|
SIEMENS |
|
8 |
變壓器 |
|
九川 |
|
9 |
操作屏(ping) |
|
SIEMENS |
八、機床工作(zuo)環境要(yao)求(qiu)
◇ 電(dian)源：三相交流電(dian)380V±10%，50Hz±1%,控制電(dian)壓(ya)：DC24V±10%。
◇ 環境溫度(du)： -5°C～ +40°C
◇ 相對濕度(du)： ≤85%
◇ 機床安裝在(zai)遠離(li)震源(yuan)，熱(re)(re)源(yuan)，熱(re)(re)流，且(qie)地(di)基厚實的車間里(li)。
文章編輯：德(de)清勤龍磨床
2019年12月2日(ri)
