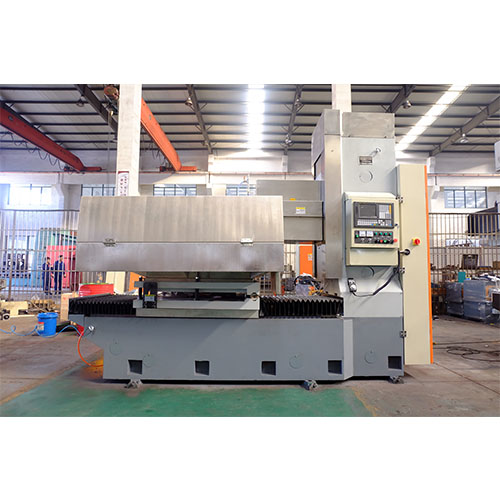

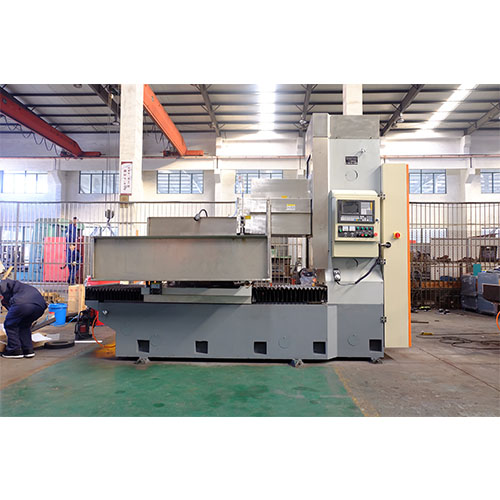

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩重緊湊(cou)、精(jing)度(du)高(gao)、性能可靠、制造工藝好，操作方便。
18072822299
適(shi)用·范(fan)圍(wei)
● 采用砂輪周邊磨削，工件(jian)上下(xia)兩(liang)平(ping)(ping)面均(jun)可獲得高精度平(ping)(ping)行度、尺寸(cun)精度和工件(jian)表面粗(cu)糙度。
● 適(shi)合(he)圓(yuan)臺(tai)平(ping)面(mian)磨削，本機(ji)主要磨削直徑(jing)φ2050范圍內(nei)的圓(yuan)形端面(mian)、平(ping)面(mian)加工件（根據需(xu)要可定制)。
● 適用(yong)磨削環形零件，適用(yong)于(yu)鋸(ju)片(pian)廠(chang)(chang)、軸承(cheng)廠(chang)(chang)、汽配廠(chang)(chang)、陶(tao)瓷密(mi)封件廠(chang)(chang)、摩擦片(pian)廠(chang)(chang)、活塞廠(chang)(chang)、發動機廠(chang)(chang)、工(gong)(gong)具廠(chang)(chang)和(he)一般機械(xie)廠(chang)(chang)的產品車間和(he)工(gong)(gong)具車間，磨削加工(gong)(gong)精密(mi)零件。
產品·特點
磨頭結構
磨頭采(cai)用靜壓結構，克服了(le)軸承(cheng)啟動和停止時出現(xian)的(de)干摩擦造成的(de)軸與(yu)軸承(cheng)磨損(sun)現(xian)象，提(ti)(ti)(ti)高了(le)主軸的(de)使用壽(shou)命及(ji)精度(du)保持性(xing)(xing)；當主軸啟動后(hou)，依靠(kao)淺腔階梯效(xiao)應形成較大的(de)動壓承(cheng)載力，大大地(di)提(ti)(ti)(ti)高了(le)主軸剛度(du)；高壓油膜的(de)均化作用和良好和抗振性(xing)(xing)保證了(le)主軸具有很高的(de)旋(xuan)轉(zhuan)(zhuan)精度(du)和運轉(zhuan)(zhuan)平穩性(xing)(xing)。（11）KW電機驅(qu)動，最高轉(zhuan)(zhuan)速1450rpm。設備(bei)采(cai)用高速（CBN）砂輪(lun)加工(gong)兩端(duan)面，提(ti)(ti)(ti)高端(duan)面光(guang)潔度(du)。（砂輪(lun)可根據用戶需求定制）
機床重要零部件
機床(chuang)重要零部件，均(jun)采用(yong)(yong)品牌(pai)廠家產品，質量可靠，易于維(wei)護(hu)。如導軌用(yong)(yong)德國力士樂品牌(pai)，臺灣絲(si)桿，進口電(dian)器，海(hai)利普(pu)變頻(pin)器等等。
鑄件材料
鑄件采(cai)用375HT材(cai)料(liao)，材(cai)質好，強(qiang)度高，床(chuang)身立柱(zhu)均采(cai)用二次回火處(chu)理，消除(chu)內應力，延(yan)長(chang)(chang)機床(chuang)壽(shou)命(ming)，以確保高精度，高剛性，延(yan)長(chang)(chang)機床(chuang)壽(shou)命(ming)。
床身立柱
床身立柱均(jun)用進口加(jia)工(gong)(gong)中心(xin)和進口龍門(men)加(jia)工(gong)(gong)中心(xin)加(jia)工(gong)(gong)，高精的加(jia)工(gong)(gong)設備和加(jia)工(gong)(gong)工(gong)(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電氣采用獨立(li)電柜，獨立(li)操(cao)縱臺(tai)，自(zi)主研發的數控系統控制，可實現(xian)自(zi)動(dong)控制，自(zi)動(dong)完成循環(huan)磨削(xue)，自(zi)動(dong)檢測對刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操(cao)作簡(jian)單方便。
裝置結構
橫向(xiang)進(jin)給(gei)及(ji)垂(chui)直(zhi)進(jin)給(gei)裝置(zhi)，由伺服電(dian)機(ji)（≥10N.m）、減(jian)速機(ji)構、滾珠絲杠、直(zhi)線(xian)導軌(gui)。其(qi)中垂(chui)直(zhi)軸有制動或自鎖裝置(zhi)，并(bing)配有光柵尺絕對坐標定位。
設置潤滑點
磨床各導(dao)軌(gui)處(chu)均(jun)設置潤滑(hua)點，由電(dian)動潤滑(hua)泵進行(xing)潤滑(hua)。為工作臺(tai)配備獨立供油(you)箱，進、回管路通過拖鏈合理(li)布(bu)局。
芯線圈設計

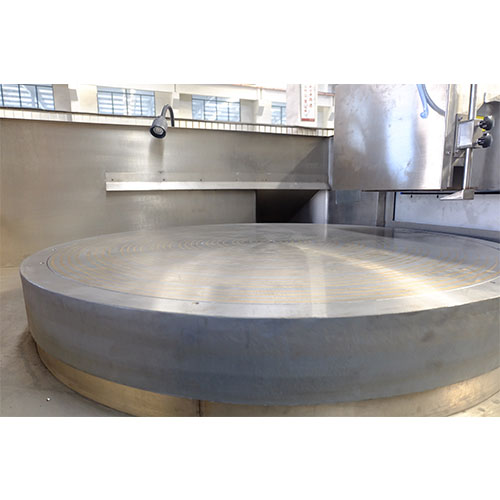

電磁(ci)吸盤采(cai)用銅芯(xin)線(xian)圈(quan)設計，表面(mian)花盤采(cai)用同心(xin)圓并(bing)(bing)割花設計，客戶(hu)也可定制花盤。表面(mian)磁(ci)力均勻，并(bing)(bing)配(pei)備(bei)了自動充退磁(ci)裝(zhuang)置，具有磁(ci)力可調、失磁(ci)保護(hu)等功能。
不變形，精度高
加工(gong)(gong)產(chan)品不變形，精度(du)高，工(gong)(gong)件厚(hou)度(du)差距保持在 0.01mm以內，具(ju)體(ti)詳見產(chan)品參(can)數(shu)表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
